Odsesovalna ali "navaden sesalc"+ciklonski separator ???

Odsesovalna ali "navaden sesalc"+ciklonski separator ???

OdgovorNapisal/-a Nejc » Če Mar 26, 2015 9:46 am

Živjo lesarji, stružniki in ostali hlodarji! ;)

Razmišljam, kaj se mi bolj splača, za malo delavnico. Za poravnalko, sekularko, ročni brusilec, vbodno in nadrezkar.

Zasledil sem tole: https://www.youtube.com/watch?v=nQQZkGFKTtU

https://www.youtube.com/watch?v=-JXD5dGF6ZU

Kaj pravite?
Pozna kdo koga , ki to dela? Iz anglije ga dobim za 50 funtov, a je postnina se 20 funtov.

Hvala, pozdrav,
Nejc

Prispevkov: 28
Pridružen: Ne Sep 08, 2013 11:16 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a Nejc » Če Mar 26, 2015 11:38 am

sem ga našel... zdaj pa- kaj mi bo bolj vleklo lesni prah ( ta me najbolh skrbi- zaradi zdravja) http://www.ptk.si/katalog/oneida_air_ci ... ty_plastic tole in običen sesalc-npr. http://www.merkur.si/delavnica/stroji-i ... -pas-11-21

a je 150mbar podtlaka-a to je za kej?


al odsesovalna, ki ima pol mnj wattov, bolj vleče?
Nejc

Prispevkov: 28
Pridružen: Ne Sep 08, 2013 11:16 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a PZUFIC » Če Mar 26, 2015 9:20 pm

Glede na moje izkušnje je takole. Za poravnalko s klasičnim sesalcem definitvno ne bo šlo, ker cev zabaše že ročni električni oblič prvi večjih odjemih. Sesalec je bil v zgornjem primeru priklopljen preko separatorja. Sesalec je pač klasični kitajski, verjetno tisti Boschev po moči ni nič kaj dosti boljši. Ker sem cev sestavil sam iz delov neke raztegljive cevi, imam na dveh mestih zožano cev, pa je možno da je tudi v tem problem, ampak dvomim, da bi zadeva kljub originalni cevi zanesljivo delovala. Za ostala orodja pa ni problema, deluje.

Separator lahko narediš sam in bo po mojem mnenju zadovoljivo deloval. Saj na rabiš 100%, samo da ti ne zabaše filtra vsakih nekaj minut. Namreč 55 € za malo plastike je malce huda cena. Sam sem ga izdelal iz telovadnega stožca in se dobro obnese.

Kakor vem pri odsesovalnih napravah podtlaki niso tako veliki, pač pa je pretok krepko večji, posledično pa tudi premeri cevi in največje velikosti delcev, ki ne predstavljajo problema.

Sam imam v planu narediti kombinacijo ciklon, filter in sesalec za listje (3 kW). Upam, da bo zadovoljivo delovalo.
PZUFIC

Prispevkov: 237
Pridružen: Ne Jan 26, 2014 3:56 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a Nejc » Pe Mar 27, 2015 12:46 am

aha, večji fi cevi- manjši podtlak. upam da bo šlo,bom malo probal.
telovadni stožec?
:)
Nejc

Prispevkov: 28
Pridružen: Ne Sep 08, 2013 11:16 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a PZUFIC » Pe Mar 27, 2015 3:22 pm

Nejc napisal/-a:telovadni stožec?


Ali pa cestni, tisti, ki ti bolj odgovarja oziroma ga boš lažje dobil. Telovadni so pač tisti, ki se uporabljajo za označevanje kakšnih prog, ovire,...

Pazi, da ne bo stožec gumijast, ker ga bo stistnilo. Ravno zaradi takega stožca sem potem jaz kupil telovadnega, samo tudi ta ni ravno trd, ampak pri sesalcu zaenkrat ni težav.
PZUFIC

Prispevkov: 237
Pridružen: Ne Jan 26, 2014 3:56 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a matej2208 » Sr Maj 04, 2016 12:38 pm

Pozdravljeni,

Mene bi pa nekaj sledecega zanimalo.
In sicer delam majhno delavnico (ca.50m²). Sedaj me pa mika, da bi si v posebnem prostoru (majhnem skladiscu) postavil malo vecjo mogoce srednjo odsesalno napravo.
Mi lahko kdo svetuje kako lahko izracunam koliko je potrebmna moc motorja, kubikaza zraka na doloceni razdalji? Mislim od stroja do odsesovalne naprave, seveda da se uposteva koleno itd...

Oz. ce ima kdo kake matematicne formula kako to izracunat in kako prit do potrebnih podatkov, za nakup teke odsesovalne naprave.

Vsem skupaj hvala za nasvete...
matej2208

Prispevkov: 99
Pridružen: So Nov 28, 2015 10:33 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a mihaaa » Če Sep 14, 2017 9:14 pm

PZUFIC napisal/-a:Glede na moje izkušnje je takole. Za poravnalko s klasičnim sesalcem definitvno ne bo šlo, ker cev zabaše že ročni električni oblič prvi večjih odjemih. Sesalec je bil v zgornjem primeru priklopljen preko separatorja. Sesalec je pač klasični kitajski, verjetno tisti Boschev po moči ni nič kaj dosti boljši. Ker sem cev sestavil sam iz delov neke raztegljive cevi, imam na dveh mestih zožano cev, pa je možno da je tudi v tem problem, ampak dvomim, da bi zadeva kljub originalni cevi zanesljivo delovala. Za ostala orodja pa ni problema, deluje.

Separator lahko narediš sam in bo po mojem mnenju zadovoljivo deloval. Saj na rabiš 100%, samo da ti ne zabaše filtra vsakih nekaj minut. Namreč 55 € za malo plastike je malce huda cena. Sam sem ga izdelal iz telovadnega stožca in se dobro obnese.

Kakor vem pri odsesovalnih napravah podtlaki niso tako veliki, pač pa je pretok krepko večji, posledično pa tudi premeri cevi in največje velikosti delcev, ki ne predstavljajo problema.

Sam imam v planu narediti kombinacijo ciklon, filter in sesalec za listje (3 kW). Upam, da bo zadovoljivo delovalo.



PZUFIC: si potem kaj naredil v tej smeri?
sam bom tudi poskusil v prihodnosti ali kupiti ali narediti nekaj za odsesovanje.
V enem starem katalogu lestroj sem videl ponudbo ki se mi ni zdela pretirana (upam da je ok ce priprnem sliko, drugace naj jo admin zbirse), glede na moje potrebe, ki so hobi variante mislim da bi to moralo zadostovati
Slika

PS. a je ta stvar zelo glasna?
mihaaa

Prispevkov: 86
Pridružen: To Maj 07, 2013 9:22 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a PZUFIC » Pe Sep 15, 2017 8:13 pm

mihaaa napisal/-a:PZUFIC: si potem kaj naredil v tej smeri?

Sem ja, a žal ni bilo 100 % uspešno, oziroma čaka na izboljšave.

Kot že rečeno sem uporabil sesalec za listje. Sesalec sem montiral na pokrov škatle v kateri je motorni filter avtobusa. Pod to škatlo sem iz manjšega cestnega stožca naredil ciklon.Uporabil sem gibljivo cev premera 100 mm. Sesalec in filter delujeta odlično. Sicer nisem imel nikoli opravka s kakšno odsesovalno napravo vendar za primer gibljiva cev z jekleno spiralo se krepko skrči če zapremo dovod, torej podtlaka ne manjka pretoka pa po mojem tudi ne.

Problem pa predstavlja ciklon, ki praktično ne deluje sploh in posledično vse žaganje konča v filtru. Stožec je verjetno premajhen posledično cev preveč pri dnu in preveč pri robu stene stožca. Poleg tega sem nad stožcem zopet naredil manjšo kvadratno škatlo, da sem lahko sploh izvedel priklop. Za priklop v steno stožca bi moral biti le ta večji, sploh pa nimam potrebnega orodja za izvedbo priključnega dela, ki se ga montira na stožec, kar je sploh največji problem za izdelavo pri teh ciklonih. Ker sem hotel stvar narediti kompaktno sem posledično vse skupaj naredil tako, da je eno nad drugim, kar zadevo naredi malce težjo za premikanje (glavnina teže zgoraj) in pa posoda za žaganje je relativno majhna.

Kaj pa vem lahko bi kupil odsesovalno napravo v Hoferju, po eni strani bi verjetno delovala bolje, če primerjam s trenutnim stanjem. Dejstvo je, da bi bila cenejša, imela večjo vrečo a hkrati zasedla tudi mnogo več prostora, kar je zelo pomembna stvar v mojem primeru. Pretok in podtlak imam verjetno večji kot pri kakšni namenski šibkejši zadevi, filtracija je pa zagotovo boljša kot tista z vrečo.

Je pa dejstvo, da izdelava ni ravno poceni, sploh če narediš, da tudi dobro izgleda. Les, eventuelno pohištveno
jeklo ,barva, kolesa, zaponke, prirobnice, cevi, itd. pa se kar nabere.

Naredil sem tudi dalinjski vklop za ceno kakih 40 -50 €, če koga zanima kako ga izdelati...

Naj omenim tudi to, da je zadeva s sesalcem za listje zelo glasna, verjetno najglasnejša zadeva, če primerjam z orodji za obdelavo lesa. Se pa da tudi v tej smeri kaj narediti z dušilcem na izhodu, poleg tega so glede na moje izkušnje tudi ostali impelerski ventilatorji namenjeni prezračevanju itd. večjih moči precej glasni.

Imam v planu narediti tisti ciklon s ploščo, saj je le ta lahko relativno majhen v primerjavi s stožcem, vendar študiram kako se ga sploh lotit, ker ima kup kompliciranih zadev za izdelavo.
PZUFIC

Prispevkov: 237
Pridružen: Ne Jan 26, 2014 3:56 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a PZUFIC » To Okt 31, 2017 10:42 pm

Da nadaljujem temo...

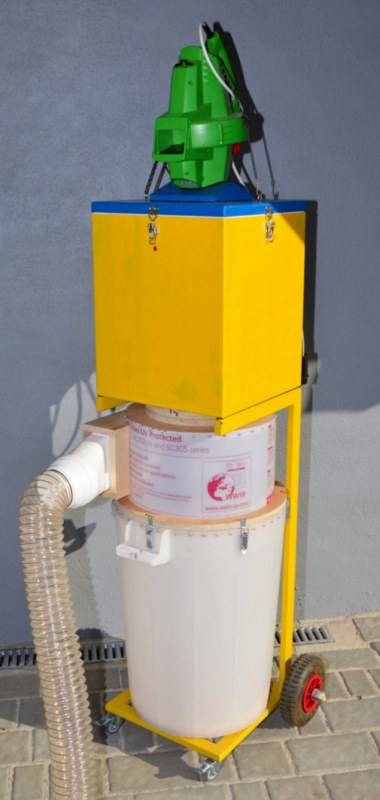

Predelavo separatorja, moje doma izdelane odsesovalne naprave, sem v grobem naredil. Zasnovo ciklona sem izvedel nekoliko po svoje, glede na več spletnih virov. Zadevo sem na hitro stestiral z uporabo na debelinskem skobeljnem stroju in deluje mnogo bolje kot prejšnja varianta s stožcem, katera je bila zaradi slabe zasnove neučinkovita. To seveda ni najboljši pokazatelj, saj je žaganje precej grobo (finega žaganja nisem imel), je pa potrebno upoštevati, da je trenutno večina spojev nezatesnjenih, potrebno je tudi zgladiti nekatere prehode.

Imam še eno vprašanje, če ima kdo kakšne izkušnje s temi zadevami. V kolikor navpična sesalna cev znotraj ciklona sesa pod kotom (zareza v steni cevi), pod kakšnim kotom naj bi bila le ta orientirana glede na vstopni del? Sicer sem nekaj iskal vendar neuspešno.

Še slika, če komu prav pride za kakšno idejo.
Priponke
PZUFIC

Prispevkov: 237
Pridružen: Ne Jan 26, 2014 3:56 pm

Re: Odsesovalna ali "navaden sesalc"+ciklonski separator ?

OdgovorNapisal/-a mihaaa » To Okt 31, 2017 11:04 pm

o super izgleda. Tudi sam bi si moral narediti neko DIY odsesovalno napravo p ase se nisem uspel resneje lotiti..

kolikor je meni jasno (nimam pa izkusenj s tem) je vhodni kot cca 45 stopinj ter vodoravno v smeri vstopa (ce mene vprasas nicnarob ce gr emogoce malo gor od vstopa, tkao podaljsas pot padanja in s tem separacije..?), oz tako da lepo pozene prah po posodi naokrog, da tezji delci padejo dol,.. od premera cevi, moci (oz hitrosti) ter seveda kota je odvisno kako razlicno veliki delci padejo oz se locijo

tukaj na spodnjem zna biti marsikatera koristna info ;)

http://billpentz.com/woodworking/cyclone/cyclone_plan.cfm

edit: se to, ce prav vidim si uporabl puhalnik za listje :)? .. ravno se pripravlja mna izvedbo zalogovnika za lesene pelete, kjer bi kot transportni sistem uporabil puhalnik za listje (za potiskanje iz glavnega v "tedenski" zalogovnik), na tedenskem zalogovniku bom pa potreboval verjetno ciklon da bo "izhodni zrah" pobiral in separiral potencialno nastali prah..
Ce ni skrivnost bi lahko kaksno rekla o izdelavi tvoje masine? Koliko cca te bo na koncu prislo?
mihaaa

Prispevkov: 86
Pridružen: To Maj 07, 2013 9:22 pm
